Allgemeines

Glasfaser bis zum Gebäude

FTTB (Fiber To The Building) bezeichnet eine Glasfaseranbindung, bei der die Glasfaser bis zum Gebäude geführt wird, aber die letzte Strecke zum Endgerät über Kupferkabel erfolgt. FTTB ist eine häufige Lösung in städtischen Gebieten, insbesondere bei Mehrfamilienhäusern mit Schwierigkeiten beim Ausbau von FTTH (Fiber To The Home). Gründe können Denkmalschutz und bauliche Herausforderungen sein.

Glasfaser bis zum Hausanschluss

Letzte Meter über Kupfer (Telefonleitung oder Ethernet)

Höhere Datenraten als ADSL/VDSL, annähernd vergleichbar mit FTTH

Anfälliger für Störungen als reines FTTH, abhängig von der Qualität der Kupferverkabelung

DPU Inbetriebnahme

Farbcodierung und Anschlusskabel

Die Deutsche Telekom verwendet bei FTTB-Anschlüssen verschiedene Hardwarehersteller, darunter Adtran und Nokia. Die Farbcodierung erfolgt nach der Telekom-Spezifikation TS 0031/96, die eine standardisierte Farbzuordnung für Adern in Kupferkabeln vorgibt.

Farbcodierung TS 0031/96

1a1b

2a2b

3a3b

4a4b

5a5b

6a6b

7a7b

8a8b

Bündel 1 (Teilnehmer 1-8):rote Grundbündelverseilung Grundbündelverseilung mit rotem Verseilseil.

Bündel 2 (Teilnehmer 9-16):weiße Grundbündelverseilung Grundbündelverseilung mit weißem Verseilseil.

Die Aderfarben sind in beiden Bündeln identisch. Unterschieden wird über die Grundbündelverseilung.

Teilnehmeranschlusskabel

Es gibt drei Kabelvarianten, welche verwendet werden. Alle Varianten sind 4 Meter lang.

4 PortS-09YS(St)CH 4x2x0,5StVIIIBd

8 PortS-09YS(St)CH 8x2x0,5StVIIIBd

16 PortS-09YS(St)CH 16x2x0,5/0,95StVIIIBd

Strom

Stromanschluss der DPU

Der Stromanschluss der DPU setzt eine geeignete Erdung, vorhandenen Überspannungsschutz und einen ausreichend dimensionierten Abgang voraus.

Vorgaben ▾

Potentialausgleichsschiene vorhanden

Die Potentialausgleichsschiene muss mit mindestens 6 mm² versorgt sein.

Neues 6 mm² Kabel zur HES (Haupterdungsschiene) ziehen.

Abbruch: Wenn keine HES, kein richtiger Fundamenterder oder keine geeignete Erdungsanlage vorhanden ist.

ÜSS vorhanden

Ein Überspannungsschutz muss vorhanden sein oder verbau möglich sein.

Abgang möglich

Ein Abgang mit mindestens 2,5 mm² muss möglich sein.

Nur spannungsfrei arbeiten

Arbeiten am Stromanschluss dürfen nur im spannungsfreien Zustand erfolgen.

Benötigtes Material ▾

Verbindungsklemme

WAGO 3-Leiter-Klemme 3x6 221-613 für alle Leiterarten transparent

Artikelnummer: 5515832

RCBO

Hager Fi-LS 1P+N 6kA B-16A 30mA ADS916D Typ A QuickConnect

Standardbauweise.

Artikelnummer: 3267520

RCBO

Hager Fi-LS 1P+N 6kA B-6A 30mA ADS906D Typ A QuickConnect

Alternative: Bei langen Leitungswegen oder zu geringerem Kurzschlussstrom. Bsp: Nur 1,5mm² verlegt.

Artikelnummer: 3267517

Abzweigdose

eMob Abzweigkasten, Schutzart IP66, ABOX025-L, 87 x 87 x 52 mm

Artikelnummer: 78724-7726539

ÜSS

Überspannungsschutz-Ableiter DEHNguard DG M TT 2P 275

Artikelnummer: DEH952110

Kabel

eMob Mantelleitung PVC NYM-J 3 x 2,5 mm², Ring 50 m

Standardbauweise.

Artikelnummer: RGRNYM-J3X2.5

Kabel

eMob Mantelleitung PVC NYM-J 5 x 2,5 mm², Ring 50 m

Alternative: Wenn mehrere DPU mit einer Zuleitung gebaut werden sollen und der Strom zu groß wird. Bei Verwendung nur mit 4P ÜSS!

Artikelnummer: RGRNYM-J5X2.5

Erdungskabel

Aderleitung flexibel H07V-K 6 mm² grün/gelb, Ring 100 m

Artikelnummer: RGRH07V-K6.0GN/GE

Kabelschuhe

Quetschkabelschuh, isoliert 4 - 6 mm², M4, Ringform, gelb

Für die Erdung der DPU.

Artikelnummer: JD-RI6-4

Messtechnik

Power Cord C14 -Schuko M-F

Artikelnummer: PE130075

Messergebnisse ▾

Folgt noch.

Nice to Know

Leuchtanzeigen und Herstellerspezifische Infos

Die Status-LEDs unterscheiden sich je nach Hersteller. Hier findest du zuerst die Leuchtanzeige und darunter die herstellerspezifischen Geräteinfos.

Leuchtanzeige

LED-Zustände nach Hersteller

Adtran Nokia V1/V2

PWR LED

leuchtet grün Die DPU wird ordnungsgemäß mit Strom versorgt.

NET LED

blinkt rot DPU startet neu (booted).

leuchtet rot Keine Verbindung zu GPON OLT, überprüfen Sie die Verbindung.

blinkt gelb Initiieren der PMA-Erkennungs- und Verbindungsprozedur.

gelb Die DPU kann keine Verbindung zum Netzwerk herstellen.

blinkt grün Softwareaktualisierung läuft. Vermeiden Sie das Ausschalten während des Upgrades. DPU führt nach erfolgreichem Upgrade einen Neustart durch.

leuchtet grün Die DPU ist mit dem Netzwerk verbunden und betriebsbereit.

Cust LED

aus Alle Ports sind funktionsunfähig.

leuchtet grün Alle Ports sind aktiv.

blinkt grün Ein oder mehrere Ports sind aktiviert, aber nicht zur CP verbunden.

leuchtet gelb Irgendein Port ist im Test Mode.

leuchtet rot Irgendein Port hat einen Fehler.

Status Teilnehmerport LED

aus Teilnehmerport "down" oder nicht konfiguriert.

leuchtet grün Teilnehmerport "up".

blinkt grün 1x pro Sek. Handshake Prozedur noch nicht gestartet. Indikator für in Betrieb befindliche DPU.

blinkt grün 2x pro Sek. Handshake Prozedur läuft.

blinkt grün 4x pro Sek. Training.

System/Alarm LED

aus System nicht eingeschaltet.

leuchtet grün System eingeschaltet und initialisiert.

blinkt grün System eingeschaltet und betriebsbereit.

leuchtet rot Alarm.

X1 Uplink Status LED

aus Link X1 down.

leuchtet grün Link X1 up, keine Datenübertragung.

blinkt Link X1 up, Datenübertragung läuft.

Herstellerspezifische Infos

Geräteaufbau, Maße und Hinweise

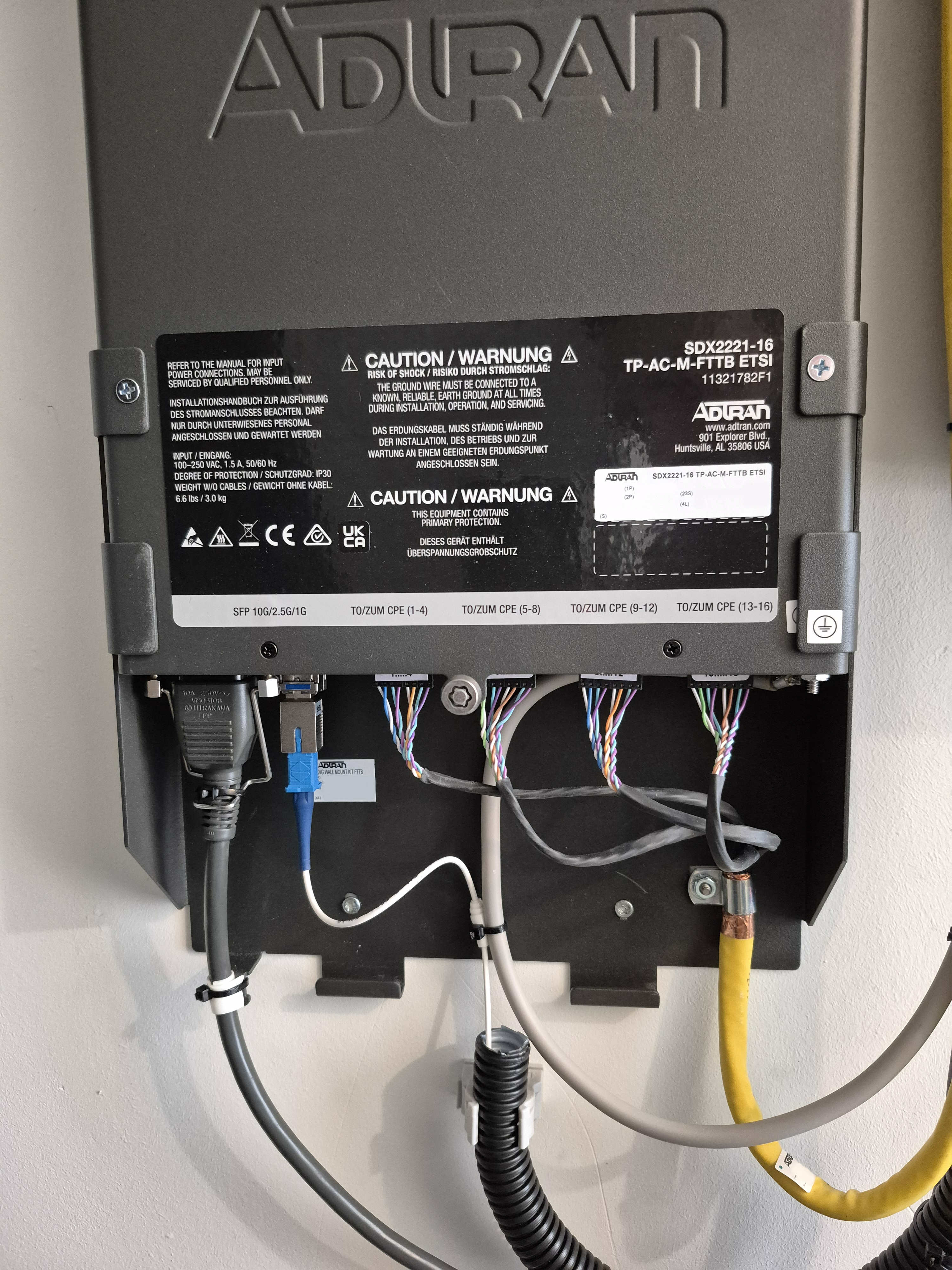

Adtran SDX2221-16 DPU Aufbau DPU Maße & weiteres ▾

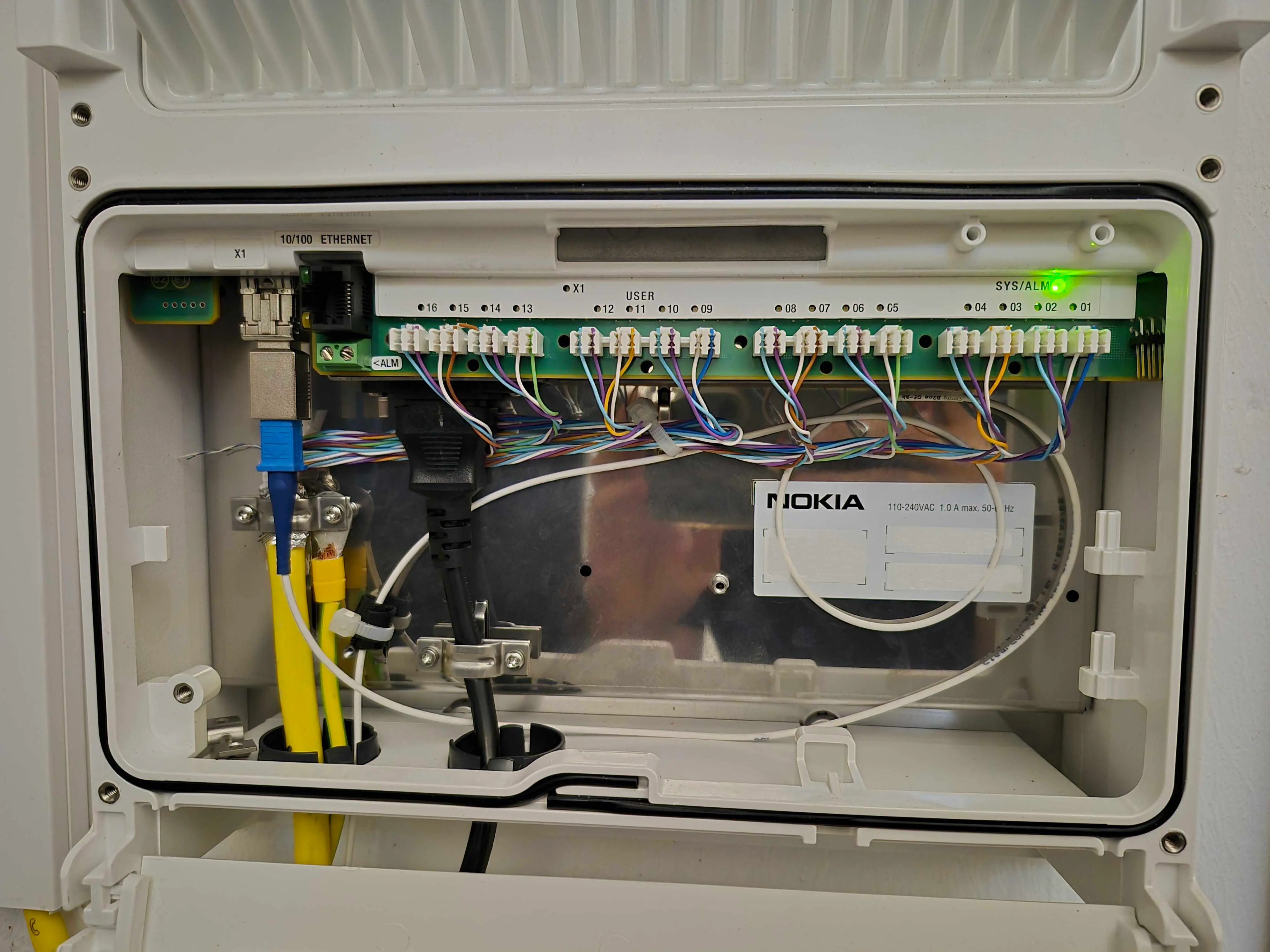

Nokia V1 Lightspan SX-4F/SX-8F/SX-16F SEM Aufbau DPU Maße & weiteres ▾

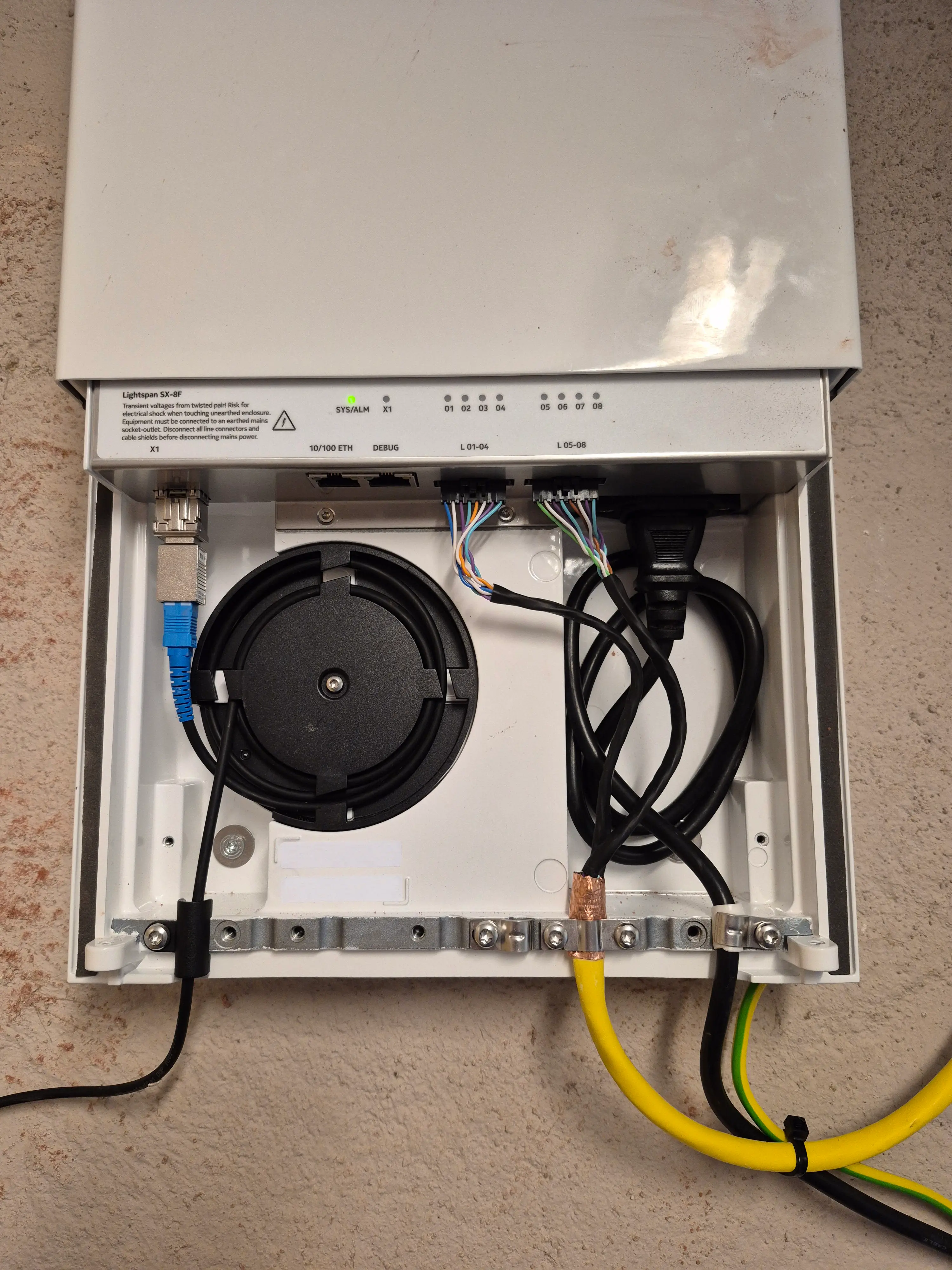

Nokia V2 Lightspan SX-4F/SX-8F/SX-16F SEM Aufbau DPU Maße & weiteres ▾
